SK型轴向锁紧螺母 - 开槽式强力制动

分类：精密锁紧螺母

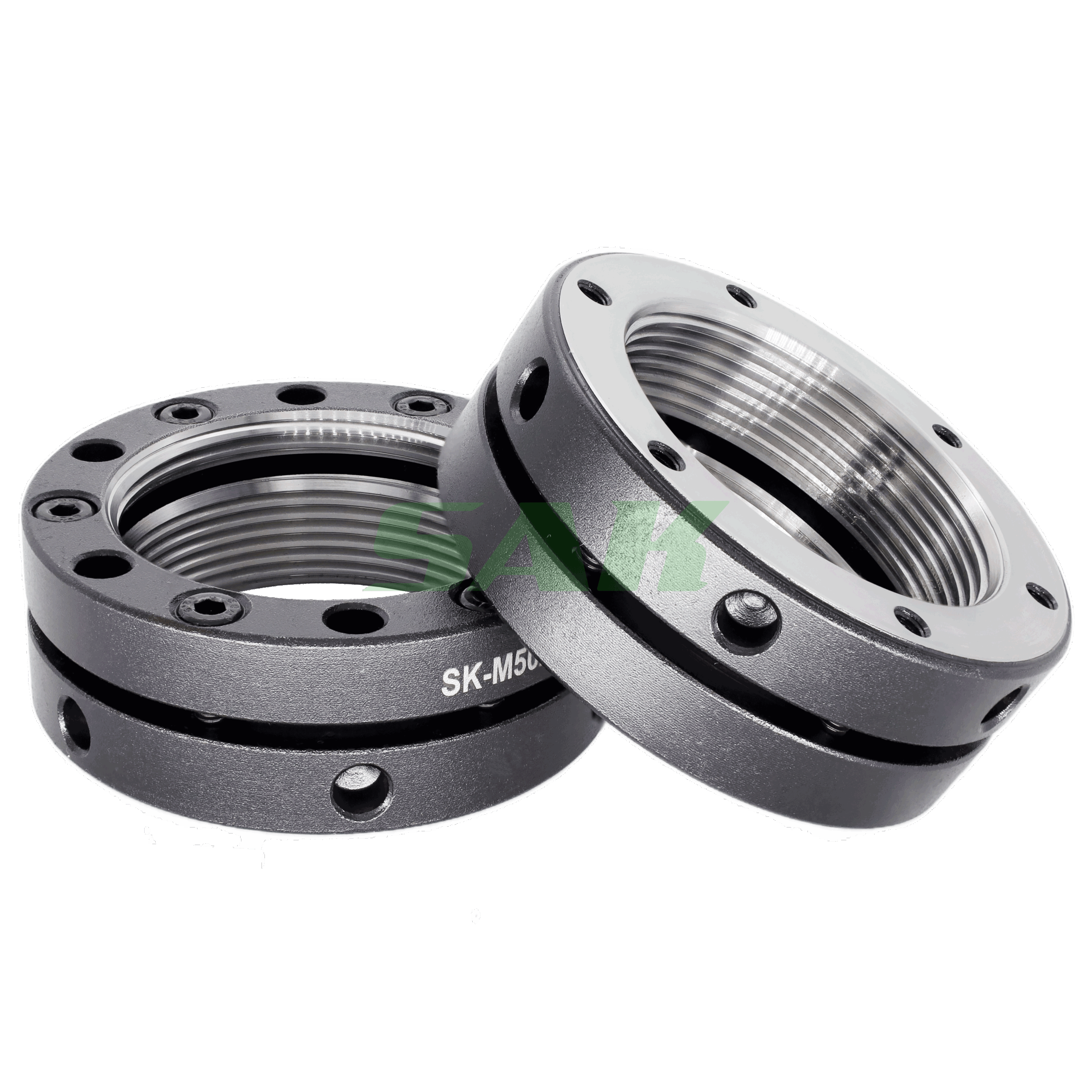

SK型轴向锁紧螺母 - 开槽式强力制动

SK型轴向锁紧螺母 - 开槽式强力制动

SK

SK型开槽式轴向锁紧螺母在功能设计上，将制动能力作为核心考量。其工作原理是借助螺母本体结构所产生的可控弹性变形，使内螺纹牙型面能够均匀且紧密地贴合于配合螺杆的外螺纹表面。通过这种过盈配合与面接触式的锁紧机制，螺母能够在承受强烈振动和冲击载荷的工况下，依然保持稳定可靠的自锁状态，从而产生强劲的轴向制动效果，有效防止连接松动。

⚠️ 此类螺母在强烈振动或动态大载荷下，易因应力松弛和微动磨损导致锁紧效能衰减，故不宜采用。

特征

本体材质：DIN 42CrMo4
表面处理：发黑
调质硬度：HRC28° ~32°
螺纹精度：ISO 4H
端面偏摆：精车-0.005; 研磨-0.002

SK型轴向锁紧螺母 - 开槽式强力制动

订购型号	SK-M12×1.0P	SK-M14×1.5P	SK-M15×1.5P	SK-M16×1.5P	SK-M17×1.0P	SK-M18×1.5P	SK-M20×1.0P	SK-M20×1.5P	SK-M22×1.5P	SK-M24×1.5P	SK-M25×1.5P	SK-M26×1.5P	SK-M27×1.5P	SK-M28×1.5P	SK-M30×1.5P	SK-M32×1.5P	SK-M33×1.5P	SK-M35×1.5P	SK-M36×1.5P	SK-M38×1.5P	SK-M39×1.5P	SK-M40×1.5P	SK-M42×1.5P	SK-M45×1.5P	SK-M48×1.5P	SK-M50×1.5P	SK-M52×1.5P	SK-M55×1.5P	SK-M55×2.0P	SK-M56×1.5P	SK-M58×1.5P	SK-M60×1.5P	SK-M60×2.0P	SK-M62×1.5P	SK-M64×1.5P	SK-M64×2.0P	SK-M65×1.5P	SK-M65×2.0P	SK-M68×2.0P	SK-M70×1.5P	SK-M70×2.0P	SK-M72×1.5P	SK-M72×2.0P	SK-M75×1.5P	SK-M75×2.0P	SK-M80×2.0P	SK-M85×2.0P	SK-M90×2.0P	SK-M95×2.0P	SK-M100×2.0P	SK-M105×2.0P	SK-M110×2.0P	SK-M115×2.0P	SK-M120×2.0P	SK-M125×2.0P	SK-M130×2.0P	SK-M140×2.0P	SK-M140×3.0P	SK-M150×2.0P	SK-M150×3.0P	SK-M160×3.0P	SK-M170×3.0P	SK-M180×3.0P	SK-M190×3.0P	SK-M200×3.0P	SK-M210×3.0P	SK-M220×3.0P	SK-M230×3.0P	SK-M240×3.0P	SK-M250×3.0P	SK-M260×4.0P	SK-M270×4.0P	SK-M280×4.0P	SK-M290×4.0P	SK-M300×4.0P	SK-M320×4.0P
螺纹规格	M12×1.0P	M14×1.5P	M15×1.5P	M16×1.5P	M17×1.0P	M18×1.5P	M20×1.0P	M20×1.5P	M22×1.5P	M24×1.5P	M25×1.5P	M26×1.5P	M27×1.5P	M28×1.5P	M30×1.5P	M32×1.5P	M33×1.5P	M35×1.5P	M36×1.5P	M38×1.5P	M39×1.5P	M40×1.5P	M42×1.5P	M45×1.5P	M48×1.5P	M50×1.5P	M52×1.5P	M55×1.5P	M55×2.0P	M56×1.5P	M58×1.5P	M60×1.5P	M60×2.0P	M62×1.5P	M64×1.5P	M64×2.0P	M65×1.5P	M65×2.0P	M68×2.0P	M70×1.5P	M70×2.0P	M72×1.5P	M72×2.0P	M75×1.5P	M75×2.0P	M80×2.0P	M85×2.0P	M90×2.0P	M95×2.0P	M100×2.0P	M105×2.0P	M110×2.0P	M115×2.0P	M120×2.0P	M125×2.0P	M130×2.0P	M140×2.0P	M140×3.0P	M150×2.0P	M150×3.0P	M160×3.0P	M170×3.0P	M180×3.0P	M190×3.0P	M200×3.0P	M210×3.0P	M220×3.0P	M230×3.0P	M240×3.0P	M250×3.0P	M260×4.0P	M270×4.0P	M280×4.0P	M290×4.0P	M300×4.0P	M320×4.0P
D	26	32	33	34	37	38	40	40	42	44	45	45	46	46	48	50	50	53	54	56	56	58	60	68	69	70	72	75	75	75	82	84	84	86	86	86	88	88	93	95	95	97	97	100	100	110	115	120	125	130	135	140	145	155	160	165	180	180	190	190	205	215	230	240	245	255	260	270	280	290	300	310	320	330	340	360
h	15	16	18	18	18	18	18	18	18	18	20	20	20	20	20	22	22	22	22	22	22	22	22	22	25	25	25	25	25	25	26	26	26	28	28	28	28	28	28	28	28	28	28	28	28	32	32	32	32	32	32	32	34	36	36	36	38	38	38	38	40	40	40	40	40	42	42	42	42	42	43	43	43	43	43	43
d	25	–	30	31	34	35	37	37	39	41	42	42	43	43	45	47	47	50	51	53	53	55	57	65	66	67	68	71	71	71	78	80	80	82	84	84	84	84	89	91	91	93	93	96	96	105	110	115	120	125	130	135	140	150	155	160	173	173	184	184	199	209	224	234	239	249	254	264	274	284	294	300	310	320	330	330
n-Øb	3-Ø3	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø4	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	4-Ø5	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø6	6-Ø7	6-Ø7	6-Ø7	6-Ø7	6-Ø7	6-Ø7	6-Ø7	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	6-Ø8	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø10	8-Ø12	8-Ø12	8-Ø12	8-Ø12	8-Ø12	8-Ø12
P.C.D. c	19	22.5	24	24	26	28	30	30	32	34	35	35	37	37	39	41	41	44	44	47	47	49	51	57	58	60	62	65	65	65	70	72	72	75	75	75	77	80	82	82	82	84	84	87	87	95	100	105	110	115	120	125	130	136	140	148	160	160	170	170	178	193	205	215	223	232	240	250	260	270	280	290	300	310	320	320
n-M×L	3-M3×10	3-M4×10	4-M4×12	4-M4×12	4-M4×12	4-M4×12	4-M4×12	4-M4×12	4-M4×12	4-M4×12	4-M4×14	4-M4×14	4-M4×14	4-M4×14	4-M4×14	4-M4×16	4-M4×16	4-M4×16	4-M4×16	4-M4×16	4-M4×16	4-M4×16	4-M4×16	6-M4×18	6-M4×18	6-M4×18	6-M4×18	6-M4×18	6-M4×18	6-M4×18	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M5×20	6-M6×22	6-M6×22	6-M6×22	6-M6×22	6-M6×22	6-M6×22	6-M6×22	6-M6×22	6-M6×25	6-M6×25	6-M6×25	8-M6×25	8-M6×25	8-M6×25	8-M6×25	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M8×30	8-M10×30	8-M10×30	8-M10×30	8-M10×30	8-M10×30	8-M10×30
螺钉扭矩[Nm]	2.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	18	18	18	18	18	18	18	18	18	18	35	35	35	35	35	35
静态轴向载荷[kN]	39	51	57	65	75	75	87	84	96	105	140	147	153	153	171	192	192	198	198	198	225	198	198	252	282	282	288	288	288	288	372	394	394	409	409	409	438	438	705	515	515	520	520	525	525	530	540	571	600	618	656	768	768	880	860	900	930	930	940	950	1020	1075	1200	1250	1390	1500	1685	1720	1875	1980	2050	2100	2130	2250	2325	2325
重量[kg]	–	–	0.08	0.08	0.096	0.097	0.103	0.104	0.11	0.177	0.13	0.125	0.138	0.13	0.136	0.145	0.156	0.165	0.16	0.18	0.192	0.18	0.175	0.266	0.295	0.288	0.295	0.307	0.307	0.3	0.42	0.436	0.441	0.493	0.49	0.492	0.476	0.478	0.554	0.543	0.573	0.59	0.592	0.613	0.614	0.93	0.9	1.01	1.05	1.103	1.205	1.183	1.393	1.82	1.873	1.949	2.47	2.47	2.8	2.811	3.55	3.7	4.415	4.603	4.242	4.361	4.67	5.012	5.341	5.504	5.752	5.95	6.153	6.407	6.51	7.1

备注：

所有尺寸单位均为毫米（mm）。
可定制标准、非标及特殊螺母，规格涵盖 M5 至 M1000，并提供多种材质选择。
如需左旋螺纹，请在型号及螺距后标注“L”。（示例：SK-25×1.5P-L）
为避免锁紧螺母供应短缺，请提前下单。
技术参数如有变更，恕不另行通知。
